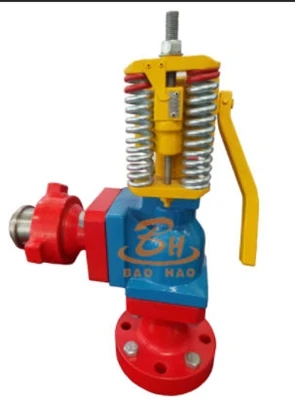

Sigurnosni ventil isplačne pumpe: Analiza kvarova

I. Sigurnosni ventil pumpe za isplaku – ključni sigurnosni uređaj u operacijama bušenja

Sigurnosni ventil pumpe za isplake (ventil za smanjenje pritiska) je kritičan sigurnosni zaštitni uređaj u operacijama bušenja. Njegova primarna funkcija je da spriječi oštećenje tijela pumpe i vodova visokog{1}}pritiska uzrokovanih nenormalnim skokovima tlaka, čime se izbjegavaju nezgode. Specifične funkcije uključuju:

1. Zaštita od nadpritiska (osnovna funkcija)

Za vrijeme rada isplačne pumpe, ako dođe do događaja kao što su kolaps rupe, zaglavljena cijev, blokada voda, nenamjerno zatvaranje ventila ili iznenadne promjene opterećenja, tlak pražnjenja pumpe može naglo porasti (premašiti nazivni radni tlak). U takvim slučajevima, sigurnosni ventil se automatski otvara kako bi se smanjio pritisak (preusmjeravajući blato visokog{1}}pritiska u tampon jamu ili sigurno nisko{2}}oblast). Ovo sprječava pucanje ili eksploziju tijela pumpe, klipova, košuljica, vodova visokog-a ili priključaka zbog nadpritiska, čime se izbjegava prskanje blata, uništavanje opreme i potencijalne tjelesne ozljede.

2. Ograničavanje maksimalnog radnog pritiska

Predpodešavanjem pritiska pucanja (podešenog) sigurnosnog ventila – obično malo iznad nazivnog radnog pritiska pumpe za isplake (npr. za nazivni pritisak od 35 MPa, ventil se može podesiti na 38–40 MPa) – maksimalni sistemski pritisak je strogo ograničen. Ovo osigurava da oprema radi u okviru svog projektovanog raspona pritiska, produžavajući vijek trajanja pumpe i razdjelnika.

3. Upozorenje o grešci i zaštita u hitnim slučajevima

Često otvaranje sigurnosnog ventila ukazuje na abnormalnosti u sistemu (npr. blokada voda, teški uslovi u bušotini), koji zahtijevaju gašenje radi inspekcije. Ako se ventil ne otvori kada dođe do nadpritiska, može doći do ozbiljnih nezgoda kao što su ispiranje/curenje ili pucanje cijevi. Stoga sigurnosni ventil služi kao krajnja sigurnosna barijera.

Uobičajeni tip:Sigurnosni ventil sa -oprugom (rasterećenje se otvara kada pritisak prevaziđe silu opruge, disk ventila se podiže da ispusti blato i automatski se zatvara kada se pritisak normalizuje). Potrebna je redovna kalibracija podešenog tlaka kako bi se spriječilo zaglavljivanje ili kvar zbog korozije.

Ukratko, osnovna funkcija sigurnosnog ventila isplačne pumpe je "rasterećenje nadpritiska", zaštita opreme, bušotine i osoblja.

II. Situacije u kojima sigurnosni ventil pumpe za blato direktno uzrokuje pad tlaka pumpe

Sljedeći uvjeti vezani za sigurnosni ventil mogu dovesti do direktnog pada tlaka pumpe:

Normalno rasterećenje nadpritiska (dizanje):Kada ispusni pritisak pumpe za isplaku premašuje unaprijed postavljeni tlak pucanja (npr. zbog blokiranih vodova, zaglavljene cijevi ili nenamjernog zatvaranja ventila), disk ventila se podiže i isplaka visokog{2}}pritiska se preusmjerava kroz premosnicu. Pritisak unutar pumpe brzo opada, što rezultira primjetnim padom tlaka pumpe.

Zaptivka koja curi (unutrašnje curenje):Habanje, erozija, nakupljanje kamenca ili krhotine zarobljene između sjedišta ventila i diska sprječavaju čvrsto zatvaranje. Tokom pritiska pumpe, blato kontinuirano curi kroz ventil – bilo nazad na usisnu stranu ili na bajpas za pražnjenje – što onemogućava izgradnju nazivnog pritiska. Simptomi uključuju nepostizanje očekivanog pritiska ili uporno nizak pritisak.

Kvar opruge ili pogrešno podešavanje:Zamor opruge, omekšavanje, lom ili labava/pogrešno podešena matica za podešavanje uzrokuju da pritisak pucanja padne ispod radnog pritiska pumpe. Dokle god pumpa radi, sigurnosni ventil se otvara prerano, neprekidno ispuštajući pritisak, tako da pritisak pumpe nikada ne dostigne zadatu vrednost.

Stablo ventila zaglavljeno u otvorenom položaju:Korozija, naslage pijeska/blata ili problemi sa montažom sprečavaju da se vretena ventila vrati na svoje sjedište. Sigurnosni ventil ostaje potpuno ili djelomično otvoren, uzrokujući kontinuirano pražnjenje isplake i značajan pad tlaka pumpe – možda se približava nuli.

Bajpas ventil na ispusnom vodu nenamjerno ostavljen otvoren:Ako ispusni ventil na izlaznom vodu sigurnosnog ventila (koji vodi do otpadne jame ili jame za isplake) nije dobro zatvoren ili je greškom otvoren, on djeluje kao kontinuirani put za rasterećenje tlaka, sprječavajući stvaranje pritiska pumpe.

Kada dođe do abnormalnog pada tlaka pumpe, sigurnosni ventil bi trebao biti prvi sumnjiv – provjerite da li se podigao i nije uspio ponovo postaviti, ili jesu li zaptivne površine erodirane ili oštećene. Tek nakon što se isključe problemi sa sigurnosnim ventilom, treba istražiti druge uzroke površinskih linija ili nizbrdo.
